Z641H氣動法蘭閘閥
Z641H氣動法蘭閘閥是借助壓縮空氣驅動的閥門，閘閥關閉時，密封面可以只依靠介質壓力來密封。
您好，歡迎訪問中鼎閥業（江蘇）有限公司官網
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
全國服務熱線15370222117
首頁 > 產品展示 > 閘閥
Z641H氣動法蘭閘閥是借助壓縮空氣驅動的閥門，閘閥關閉時，密封面可以只依靠介質壓力來密封。
產品型號：Z641H
公稱通徑：DN15～DN1000
公稱壓力：1.6Mpa～6.4Mpa
適用溫度：-20oC～+150oC～425oC～550oC
閥體材質：WCB、鑄鋼、碳鋼、不銹鋼、鉻鉬鋼
適用介質：水、油、蒸汽
結構形式：閘板式
連接方式：法蘭
驅動方式：氣動帶手動
制造標準：國標GB、德國DIN、美國API、ANSI
閥體、閥蓋、閥板 | 鑄鋼 |
閥體及閘板的密封面 | 合金鋼 |
閥桿 | 不銹鋼 |
雙頭螺栓 | 35號鋼 |
氣缸 | 20號無縫鋼管 |
活塞 | 鑄鋁合金 |
手動螺母 | 青銅 |
密封圈 | 石棉橡膠板、纏繞式金屬石墨墊片 |
活塞環及軸環 | 耐油橡膠○型圈 |
填料函 | 石墨石棉繩 |
設計規范 | GB/T 12234 |
結構長度 | GB/T 12221 |
連接法蘭 | JB/T 79 |
試驗與檢驗 | JB/T 9092 |
壓力-溫度 | GB/T 9131 |
產品標識 | GB/T 12220 |
型號 | 公稱壓力PN(MPa) | 閥體試驗壓力 PN(MPa) | |
強度試驗 | 密封試驗 | ||
Z641H-10 | 1.6 | 2.4 | 1.6 |
Z641H-25 | 2.5 | 3.8 | 2.5 |
Z641H-40 | 4.0 | 6.0 | 4.0 |
Z641H-64 | 6.4 | 9.6 | 6.4 |

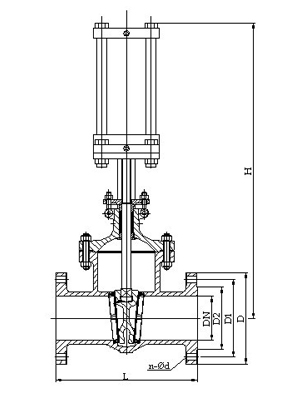

公稱通徑 DN | L | D | D1 | D2 | b | Z-Φd | H | H1 | D0 | WT(Kg) |
50 | 250 | 160 | 125 | 100 | 16 | 4-Φ18 | 950 | 570 | 180 | 36 |
65 | 270 | 180 | 145 | 120 | 18 | 4-Φ18 | 1050 | 596 | 180 | 53 |
80 | 280 | 195 | 160 | 135 | 20 | 8-Φ18 | 1080 | 635 | 200 | 72 |
100 | 300 | 215 | 180 | 155 | 20 | 8-Φ18 | 1145 | 645 | 250 | 90 |
125 | 325 | 245 | 210 | 185 | 22 | 8-Φ18 | 1210 | 685 | 250 | 120 |
150 | 350 | 280 | 240 | 210 | 24 | 8-Φ18 | 1300 | 720 | 320 | 132 |
200 | 400 | 335 | 295 | 265 | 26 | 12-Φ23 | 1660 | 940 | 400 | 258 |
250 | 450 | 405 | 355 | 320 | 30 | 12-Φ25 | 1790 | 1020 | 400 | 297 |
300 | 500 | 460 | 410 | 375 | 30 | 12-Φ25 | 1990 | 1150 | 450 | 420 |
350 | 550 | 520 | 470 | 435 | 34 | 16-Φ25 | 2090 | 1170 | 450 | 558 |
400 | 600 | 580 | 525 | 485 | 36 | 16-Φ30 | 2290 | 1325 | 500 | 840 |
450 | 650 | 640 | 585 | 545 | 40 | 20-Φ30 | 2485 | 1465 | 500 | 1110 |
500 | 700 | 705 | 650 | 608 | 44 | 20-Φ34 | 2640 | 1590 | 550 | 1380 |
600 | 800 | 840 | 770 | 718 | 48 | 20-Φ41 | 2940 | 1720 | 550 | 1620 |
700 | 900 | 910 | 840 | 788 | 50 | 24-Φ41 | 3450 | 1960 | 600 | 1966 |
800 | 1000 | 1020 | 950 | 898 | 52 | 24-Φ41 | 3650 | 2190 | 600 | 2282 |
900 | 1100 | 1120 | 1050 | 998 | 54 | 28-Φ41 | 3815 | 2400 | 800 | 2495 |
1000 | 1200 | 1255 | 1170 | 1110 | 56 | 28-Φ48 | 4000 | 2650 | 800 | 2760 |
