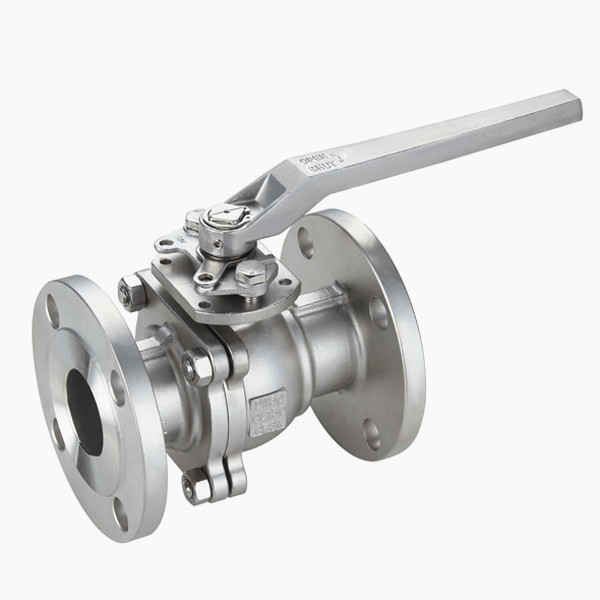

Q41Y金屬硬密封球閥
Q41Y金屬硬密封球閥

Q41Y金屬硬密封球閥

Q41Y金屬硬密封球閥采用新型密封材料為閥座具有性能穩定、密封可靠、磨擦力小

在線訂購
產品詳情
  • Q41Y金屬硬密封球閥 產品特點

  • 產品型號:Q41H,Q41Y

  • 公稱通徑:DN15~DN300

  • 公稱壓力:1.6Mpa~32.0Mpa

  • 適用溫度:350oC~550oC~800oC

  • 閥體材質:不銹鋼、304、316、316L、310S、2502、2205

  • 適用介質:水、油、氣體、液體

  • 結構形式:球形

  • 連接方式:法蘭、對夾、螺紋、焊接

  • 驅動方式:手動、蝸輪、電動、氣動

  • 制造標準:國標GB、德國DIN、美國API、ANSI、ISO

  • 應用范圍:用于石油、冶金、化工、橡膠、造紙、制藥等行業


  • Q41Y金屬硬密封球閥 應用優點

1、流體阻力小,球閥是所有閥類中流體阻力最小的一種,即使是縮徑球閥,其流體阻力也相當小。
2、開關迅速、方便,只要閥桿轉動90°,球閥就完成了全開或全關動作,很容易實現快速啟閉。
3、球閥的啟閉只做90°轉動,故容易實現自動化控制和遠距離控制,球閥可配置氣動裝置、電動裝置、液動裝置、氣液聯動裝置或電液聯動裝置。
4、球閥通道平整光滑,不易沉積介質,可以進行管線通球。


  • Q41Y金屬硬密封球閥 主要性能規范

設計與制造結構長度法蘭尺寸壓力-溫度試驗-檢驗
GB122237GB12221GB9113 JB79GB9131GB/T13927 JB/T9092


  • Q41Y金屬硬密封球閥 壓力試驗

公稱壓力NominalPressure1.62.54.0
強度試驗
Shell Test
2.43.86.0
水密封試驗
Water Seal Test
1.82.84.4
氣密封試驗
Air Seal Test
0.4-0.7


  • Q41Y金屬硬密封球閥 主要零件材料

閥體
Body

ZG1Cr18Ni9TiCF8CF3ZG1Cr18Ni12Mo2TiCF8MCF3M
球體閥桿
Ball Stem

1Cr18Ni9Ti304304L1Cr18Ni12Mo2Ti316316L
閥座
Seat
-29℃~300℃(對位聚笨 PPL)
-29℃~550℃(金屬)
墊片
Shim
不銹鋼/柔性石墨Stainless Steel/flexible Graphite 齒形墊片Tooth Profile Gasket
閥桿座
Stem Seat
不銹鋼/柔性石墨 Stainless Steel/Flexible Graphite
填料
Packing
增強柔性石墨 Enhanced Flexible Graphite
填料壓蓋
Gland

1Cr18Ni9Ti304304L1Cr18Ni12Mo2Ti316316L
溫度
Temperature
-29℃~300℃(對位聚笨 PPL)
-29℃~550℃(金屬硬密封)
介質
Medium
水蒸汽油品氣體
Water steam
Oil goods
硝酸類 Nitric Acid強氧化介質
strongey oxidable medium
醋酸類 Acetic Acid尿素類Urea

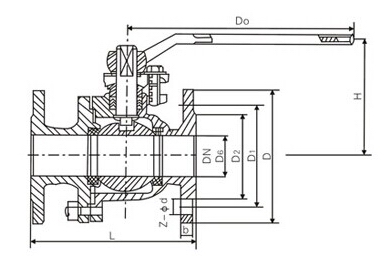

  • Q41Y金屬硬密封球閥 外形結構圖

Q41Y金屬硬密封球閥(圖1)


  • Q41Y金屬硬密封球閥 主要外型尺寸

1.6MPaDNLDD1D2bn-φdHD0







Q41H
Q41PPL
16C
16P
16R
15130956545144-1478140
201401057555144-1484160
251501158565144-1495180
3216513510078164-18150250
4018014511085164-18150300
50200160125100184-18170350
65220180145120204-18195350
80250195160135208-18215400
100280215180155208-18250500
125320245210185228-18265600
150360280240210248-23270800
2004003352952652612-233301200
2.5MPa15130956545164-14103140






Q41H
Q41PPL
25
25P
25R
201401057555164-14112160
251501158565164-14123180
3216513510078184-18150250
4018014511085184-18156300
50200160125100208-18172350
65220180145120228-18197350
80250195160135228-23222400
100280230190160248-23253500
125320270220188288-25275600
150360300250218308-25286800
2004003603102783412-253401200
