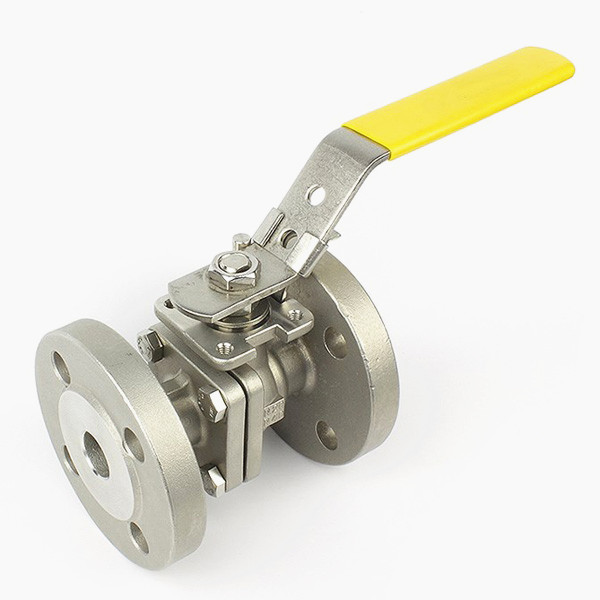

• Q41F德標法蘭球閥 產品說明

• 產品型號：Q41F

• 公稱通徑：DN15～DN250

• 公稱壓力：PN10-PN40

• 適用溫度：-29～180oC～550oC

• 閥體材質：鑄鐵、鑄鋼、不銹鋼

• 適用介質：水、油、氣體、液體

• 結構形式：球形

• 連接方式：法蘭

• 驅動方式：手動、電動、氣動

• 制造標準：國標GB、德國DIN、美國API、ANSI




  Q41F德標法蘭球閥用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。德標法蘭球閥具有很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。德標法蘭球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣過氧化氫、甲烷和乙烯等。

• Q41F德標法蘭球閥 產品標準

 設計標準Design: DIN 3357 EN 12516-1

 壁厚標準Wall Thickness: ASME B16.34 EN 12516-1
 防火標準Fire Safe: API 307 ISO 10497
 結構長度Face to Face: DIN 3202
 法蘭標準End Flange: DIN EN 1092-1
 檢測標準/Inspection & Testing: DIN 3230 EN 12266

• Q41F德標法蘭球閥 產品特點

 閥桿帶有防靜電設置 Ante-Static Devices For Ball-Stem-Body
 閥桿帶有防脫出裝置設計 Blow-out Proof stem
 鋼球球槽上有泄壓孔設計 Pressure Balance Hole in Ball Slot
 采用Iso 5211 支架安裝執行器平臺設計
 Built in ISO 5211 Bracket Mount For Easy Automation

• Q41F德標法蘭球閥 主要材料表

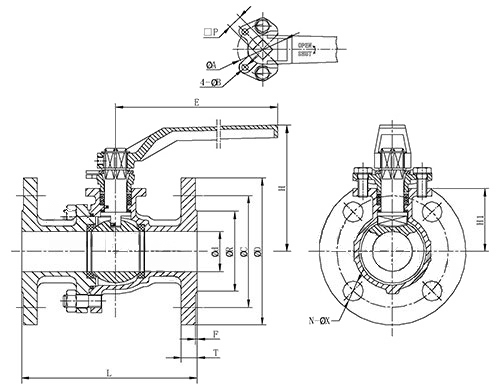

• Q41F德標法蘭球閥 外形結構圖

• Q41F德標法蘭球閥 外形尺寸表
