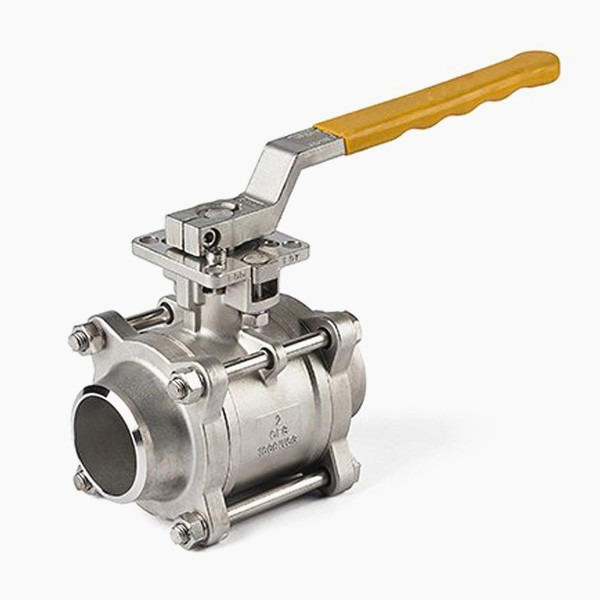

Q11F三片式高平臺球閥
Q11F三片式高平臺球閥

Q11F三片式高平臺球閥

三片式高平臺球閥用球體繞閥體中心線作旋轉來達到開啟或關閉的一種閥門。在管路中主要用來做切斷、分配和改變介質的流動方向。

在線訂購
產品詳情
  • Q11F三片式高平臺球閥 產品特點

    公稱壓力: PN 1.6,2.5,4.0,6.4MPa (1000WOG)、Class150、300


    強度試驗壓力: PT2.4,3.8,6.0,9.6MPa



  連接方式:內螺紋(G螺紋,NPT螺紋) 平焊接,承插焊接


  低壓氣密封試驗壓力: 0.6MP



  適用介質: Q61F-(16-64)C水,油品,氣;

                    Q61F-(16-64)P硝酸類;

                    Q61F-(16-64)R醋酸,氧化性介質、尿素等多種介質
  適用溫度: -20~180℃



  螺紋類型:G/ NPT/ BSPT/ BSP/ DIN/259/2999


  產品材質: 碳鋼、不銹鋼、304、316、304L、316L



  驅動方式:手動、電動、氣動



  應用于范圍:化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業,城建等領域


  • Q11F三片式高平臺球閥 主要零件材料

零件名稱Q11F-(16-140)CQ11F-(16-140)PQ11F-(16-140)R
 閥體 WCB CF8  CF8M
 閥蓋 WCB CF8  CF8M
 球體 304 304 316
 閥桿 304 304 316
 密封圈 聚四氟乙烯 (PTFE)
 填料 聚四氟乙烯 (PTFE)


  • Q11F三片式高平臺球閥 主要零件尺寸


                 Q11F三片式高平臺球閥(圖1)

 DN L d H E
 1567 15 72 145
 2078 20 75 145
 2587 25 80 166
 32108 32 83 166
 40114 38 103 206
 50139 48 110 206
