氣動薄膜三通調節閥
氣動薄膜三通調節閥

氣動薄膜三通調節閥

氣動薄膜三通調節閥是由多彈簧氣動薄膜執行機構和三通分流(合流)閥體組成。

在線訂購
產品詳情

  • 氣動薄膜三通調節閥 產品概述

氣動薄膜三通調節閥，是由多彈簧氣動薄膜執行機構和三通分流(合流)閥體組成。氣動薄膜執行器具有高度低、重量輕、流通能力大、安裝維修簡便等優點。氣動三通調節閥配用電-氣閥門定位或氣動閥定位器，可實現對工藝管路流體介質的自動調節控制，廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值氣。
   氣動三通調節閥閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向。閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），從而達到流體混合升溫或降溫，或流體不等量分流，滿足不同工礦的使用要求。氣動薄膜三通調節閥閥體具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確和維修方便等優點。氣動三通調節閥應用于比例調節或旁路調節，尤其適用于石油工業熱交換器的流體溫度控制系統的調節，一臺三通閥可代替兩臺單座閥或雙座閥使用，占據空間體積小，節省安裝管道及費用。


  • 氣動薄膜三通調節閥 主要技術參數

公稱通徑(DN)

20

25

32

40

50

65

80

100

125

150

200

250

300

閥座直徑

20

25

32

40

50

65

80

100

125

150

200

250

300

額定流量系數(KV)

分流閥

6.3

8.5

13

21

34

53

85

135

210

340

535

800

1360

合流閥

-

-

-

-

-

-

85

135

210

340

535

800

1360

允許壓差(MPa)

3.5

3.2

2.2

2.2

1.4

1.38

0.94

0.61

0.51

0.36

0.2

0.19

0.13

公稱壓力(MPa)

1.6、2.5、4.0、6.4、10.0

配用執行器型號

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

額定行程

16

25

40

60

100

閥蓋形式

標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)

壓蓋形式

螺栓壓緊式

密封填料

V型聚四氟乙烯填料、V型柔性石墨填料

閥芯形式

雙導向型套筒式閥芯

流量特性

直線性、等百分比


  • 氣動薄膜三通調節閥 執行器技術參數

配置執行器類別

ZHA/B多彈簧簿膜執行機構

執行器型號

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

有效面積(cm2)

350

350

560

900

1400

行程

10、16

24

40

40、60

100

彈簧范圍(KPa)

20～100（標準）、20-60、60-100、40-200、80-240

膜片材料

丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布

供氣壓力

140～400KPa

氣源接口

RC1/4"

環境溫度

-30～+70℃

可配附件

定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

作用形式

氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)


  • 氣動薄膜三通調節閥 主要零件材料

閥體

WCB

304

316

316L

閥座

304

304

316

316L

閥芯

304

304

316

316L

墊片

PTFE\石墨墊片

銅套

黃銅

導向套

304

304

316

316L

密封中墊

PTFE\石墨墊片

閥蓋

WCB

304

316

316L

填料

PTFE/石墨

填料壓蓋

WCB

304

316

316L

閥桿

304

304

316

316L


  • 氣動薄膜三通調節閥 主要性能指標

項目

不帶定位器

帶定位器

基本誤差%

±5.0

±1.0

回差%

3.0

1.0

死區%

3.0

0.4

始終點偏差%

氣開

始點

±2.5

±1.0

始點

±5.0

±1.0

氣關

始點

±5.0

±1.0

終點

±2.5

±1.0

額定行程偏差%

≤2.5

泄露量L/h

0.01%×閥額定容量

可調范圍R

30：1

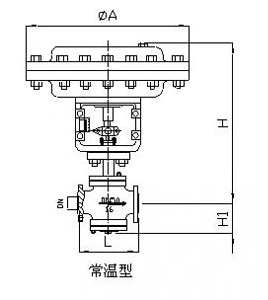

  • 氣動薄膜三通調節閥 安裝連接尺寸


公稱通徑 DN(mm)

25

32

40

50

65

80

100

125

150

200

250

300

L

PN16/25

185

200

220

250

275

300

350

410

450

550

670

770

PN40

190

210

230

255

285

310

355

425

460

560

740

805

PN64

200

210

235

265

295

320

370

440

475

570

750

820

H

PN16/25

117

120

139

144

188

208

220

268

278

320

441

503

PN40

124

128

145

150

195

220

230

280

290

335

465

528

PN64

130

135

155

170

205

240

255

295

310

360

480

550

H1

165

185

185

205

245

255

270

335

365

430

560

680

H2

298

298

298

298

380

380

380

510

510

510

650

650

H3

177

177

177

177

182

182

182

182

182

218

218

218

L1

280

280

280

280

350

350

350

475

475

475

560

560

A

282

282

282

282

360

360

360

470

470

470

580

580

C

220

220

220

220

270

270

270

320

320

320

400

400


相關標簽： 三通 調節閥 氣動
