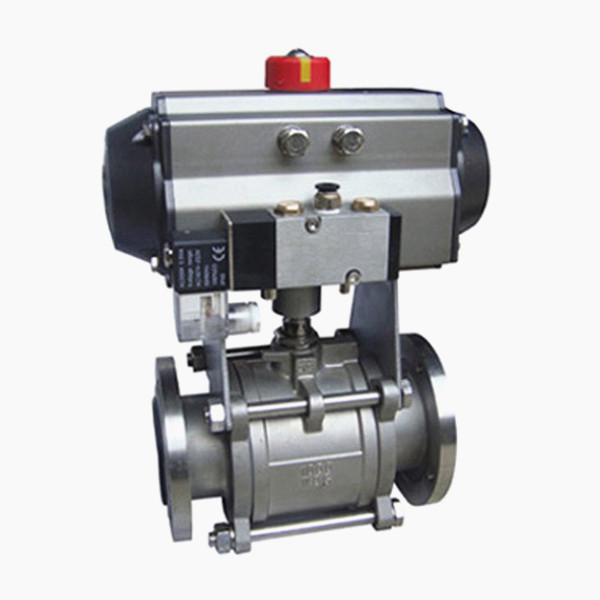

氣動真空球閥
氣動真空球閥是應用在真空系統中（又能適應一定的壓力下）開啟或切斷氣流的高真空球閥。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
產品型號：GUQ
產品口徑：DN10-100mm
產品壓力：1.6MPa
產品材質：不銹鋼
球閥密封結構設計好，漏率可達到＜1×10-10Pa.M3/S,改變了球閥不能滿足真空、高真空的現狀；
開關扭矩小，配置氣動執行器小，工作穩定、可靠；
真空球閥結構緊湊，重量輕，外形簡潔、美觀；
該氣動閥既能適用高真空，又能適用一定的正壓力下使用；
由于球閥全通導，又能達到高真空要求，所以也能適用于加速器真空系統。
連接型式 | 使用壓力范圍(Pa) |
活套法蘭(GB6070、JB919) | 0.6×106～1.3×10-4 |
焊接法蘭(GB6070、JB919) | 1.6×106～1.3×10-4 |
快卸法蘭(GB4982) | 0.1×106～1.3×10-4 |
螺紋連接 Threaded Connection | 1.6×106～1.3×10-4 |
公稱通徑 | DN15～DN100(mm) |
壓力范圍 | 1.3×10-7Pa～6×105pa |
連接方式 | 活套法蘭、焊接法蘭、快裝式、螺紋 |
閥體結構 | 三片式閥體 |
驅動方式 | 氣動控制0.4-0.7bar |
工作溫度 | -30℃～+232℃ |
適用介質 | 高純度氣體及非腐蝕性氣體 |
作用形式 | 單作用彈簧復位(常開、常閉),雙作用(氣開氣關) |
控制方式 | 切斷型（開關兩位控制）、調節模式（4-20mA信號比例式調節） |

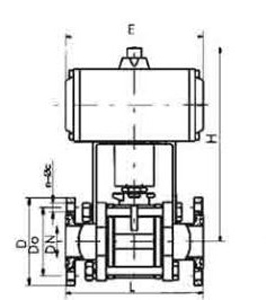

型號 | 通徑(DN) | ΦD | ΦB | H | L | A | n-ΦC |
GUD-10 | 10 | 55 | 40 | 185 | 92 | 146 | 4-6.5 |
GUD-16 | 16 | 60 | 45 | 186 | 100 | 146 | |
GUD-20 | 20 | 65 | 50 | 200 | 114 | 168 | |
GUD-25 | 25 | 70 | 55 | 201 | 114 | 168 | |
GUD-32 | 32 | 90 | 70 | 219 | 140 | 204 | 4-9 |
GUD-40 | 40 | 100 | 80 | 277 | 165 | 260 | |
GUD-50 | 50 | 110 | 90 | 286 | 175 | 268 | |
GUD-63 | 63 | 130 | 110 | 310 | 186 | 268 | |
GUD-80 | 80 | 145 | 125 | 320 | 198 | 298 | 8-9 |
GUD-100 | 100 | 165 | 145 | 387 | 220 | 298 | |
GUD-125 | 125 | 200 | 175 | 415 | 266 | 458 | 8-11 |
GUD-1B0 | 150 | 225 | 200 | 435 | 296 | 525 | |
GUD-200 | 200 | 285 | 260 | 512 | 390 | 602 | 12-12 |
