設計標準

GB/12238

API609

結(jié)構(gòu)長度

GB/12221

ANSI B16.10

連接法蘭尺寸

GB/9113、JB/T79

ANSI B16.5

試驗和檢驗

JB/T9002

API 598

閥體

鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼

蝶板

鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼

密封圈

橡膠、PTFE、PPL、不銹鋼、聚內(nèi)脂、抗磨材料

閥桿

2Cr13、1Cr13不銹鋼、鉻鉬鋼

填料

聚四氟乙烯、柔性石墨

0.6MPa

1.0MPa

1.6MPa

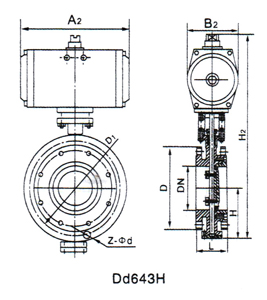

毫米

英寸

L

H

H1

A

D

D1

n-Φd

D

D1

n-Φd

D

D1

n-Φd

50

2

108

63

315

180

140

110

4-14

165

125

4-18

165

125

4-18

65

2-1/2

112

70

330

180

160

130

4-14

185

145

4-18

185

145

4-18

80

3

114

83

390

245

190

150

4-18

200

160

8-18

200

160

8-18

100

4

127

105

431

240

210

170

4-18

220

180

8-18

220

180

8-18

125

5

140

115

455

240

240

200

8-18

250

210

8-18

250

210

8-18

150

6

140

137

626

350

265

225

8-18

285

240

8-22

285

240

8-22

200

8

152

164

720

350

320

280

8-18

340

295

8-22

340

295

12-22

250

10

165

206

800

550

375

335

12-18

395

350

12-22

405

355

12-26

300

12

178

230

860

600

440

395

12-22

445

400

12-22

460

410

12-26

350

14

190

248

883

600

490

445

12-22

505

460

16-22

520

470

16-26

400

16

216

289

972

600

540

495

16-22

565

515

16-26

580

525

16-30

450

18

222

320

1043

750

595

550

16-22

615

565

20-26

640

585

20-30

500

20

229

343

1098

750

645

600

20-22

670

620

20-26

715

650

20-33

600

24

267

413

1236

750

755

705

20-26

780

725

20-30

840

770

20-36

700

28

430

478

1431

750

860

810

24-26

895

840

24-30

910

840

24-36

800

32

470

525

1488

750

975

920

24-30

1015

950

24-33

1025

950

24-39

900

36

510

620

1615

1250

1075

1020

24-30

1115

1050

28-33

1125

1050

28-39

1000

40

550

725

1765

1500

1175

1120

28-30

1230

1160

28-36

1255

1170

28-42

1200

48

630

780

1976

1500

1405

1340

32-33

1455

1380

32-39

1485

1390

32-48
