電動蝶閥

電動粉塵蝶閥

電動粉塵蝶閥專用水泥、粉塵、粉末等粉體介質的場合。

在線訂購

產品詳情

電動粉塵蝶閥產品說明

通徑規格：DN50～DN500

結構形式：垂直板式

閥體材料：壓鑄鋁合金

連接方式：單法蘭、雙法蘭

公稱壓力：PN10、PN16

適用溫度：-15℃～100℃

應用范圍：水泥、粉塵、粉末等粉體及顆粒狀物料

電動粉塵蝶閥技術性能

公稱通徑		DN100-DN400
壓力(Mpa)		0-0.2
主要零件	閥體	壓鑄鋁合金
	閥板	碳鋼內襯板，覆以耐磨高分子材料
	密封圈	丁晴橡膠（NBR）
適用介質		水泥、泥漿、粉體
適用溫度(℃)		-15～100

電動粉塵蝶閥產品特點

1.單法蘭蝶閥，帶有頂部法蘭及折邊部件，適用于連接柔性套管。

2.雙法蘭蝶閥，頂部及底部為相同的法蘭。

3.采用重力澆鑄而成的閥體，比壓鑄的閥體強度更高。

4.旋轉閥板采用高分子材料，耐磨損。

5.組件少，輕質，便于搬運。

電動粉塵蝶閥外形尺寸

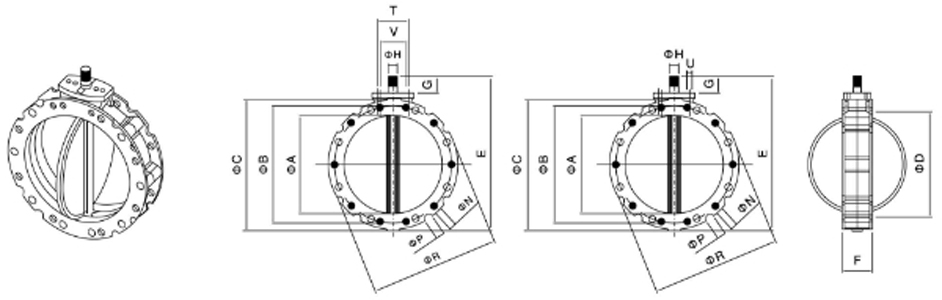

1.單法蘭粉塵蝶閥外形尺寸

電動粉塵蝶閥(圖1)

型號	φA	φB	φC	φD	E	F	G	φH	φH孔徑×數量	φP外凹槽直徑×數量	φR	S	T	U	V	Z	KG
BL1F100	95	180	220	105	250	115	35	22×19	14×4	20×4	220	40	80	M12	50	M10	4
BL1F150	150	200	228	163	290	115	35	22×19	14×4	20×4	228	40	80	M12	50	M10	5
BL1F200	200	250	278	213	340	115	35	22×19	14×4	20×4	278	40	80	M12	50	M10	6.5
BL1F250	250	300	328	263	390	115	35	22×19	14×8	20×8	328	40	80	M12	50	M10	7.5
BL1F300	300	350	378	313	440	115	35	22×19	14×8	20×16	378	40	80	M12	50	M10	9
BL1F350	350	400	440	363	530	123	50	28×25	14×8	20×8	440	40	80	M12	50	M10	16
BL1F400	400	470	530	413	580	123	50	28×25	14×8	20×16	530	40	80	M12	50	M10	20.5

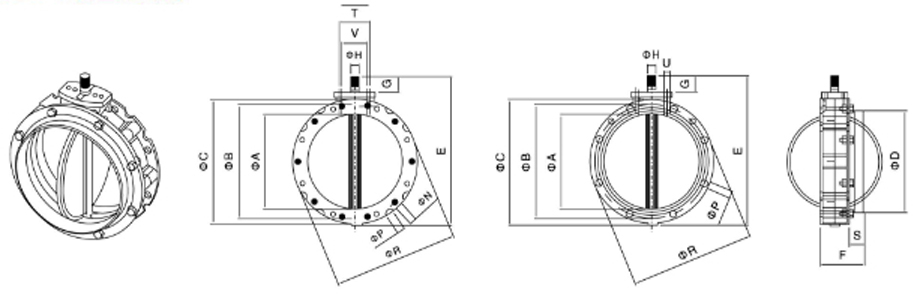

2.雙法蘭粉塵蝶閥外形尺寸

電動粉塵蝶閥(圖2)

型號	φA	φB	φC	E	F	G	φH	φH孔徑×數量	φP外凹槽直徑×數量	φR	T	U	V	Z	KG
BL2F100	95	180	220	250	77	35	22×19	14×4	20×4	220	80	M12	50	M10	4
BL1F150	150	200	228	290	77	35	22×19	14×4	20×4	228	80	M12	50	M10	5
BL2F200	200	250	278	340	77	35	22×19	14×4	20×4	278	80	M12	50	M10	6.5
BL2F250	250	300	328	390	115	35	22×19	14×8	20×8	328	80	M12	50	M10	7.5
BL1F300	300	350	378	440	115	77	22×19	14×8	20×16	378	80	M12	50	M10	9
BL2F350	350	400	440	530	85	50	28×25	14×8	20×8	440	80	M12	-	-	16
BL2F400	400	470	530	580	85	50	28×25	14×8	20×16	530	80	M12	-	-	20.5
