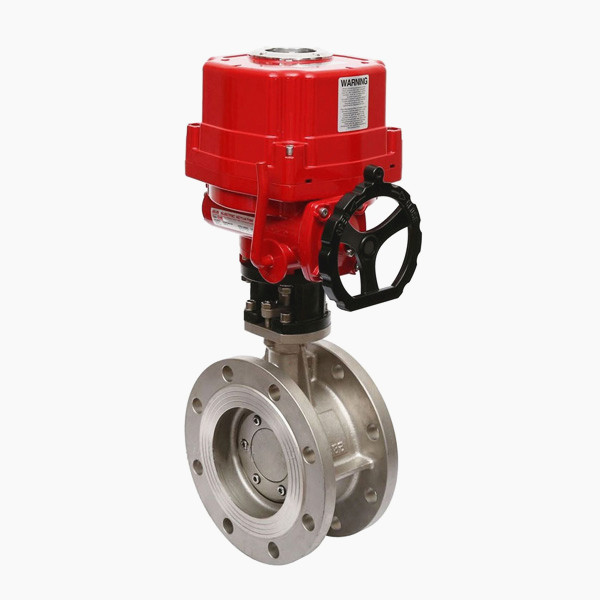

D943H防爆電動三偏心法蘭蝶閥
D943H防爆電動三偏心法蘭蝶閥是由蝶閥與防爆電動執行器配套。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
產品型號：D943H/W
公稱通徑：DN50-DN600
公稱壓力：1.6MPa-4.0MPa
適用溫度：-20℃-425℃
適用介質：水、油、蒸汽等
閥體材質：碳鋼、不銹鋼
連接方式：法蘭連接
| 外殼 | 鋁合金外殼，防水級別：IP67 | 電機電源 | 110/220VAC、380/440VAC、50、60Hz |
| 電機 | 鼠籠式異步電動機 | 限位開關 | 2×開/關,SPDT,250VAC 10A |
| 行程 | 90°-270°±10° | 失效保護/操作溫度 | 內置熱保護,開120℃±5℃/關97℃±15℃ |
| 指示器 | 連續的位置指示 | 手動操作 | 機械手柄 |
| 機械限位 | 2個外部調整螺栓 | 干燥器 | 7-10W(110/220VAC)防冷凝 |
| 環境溫度 | -20℃-70℃ | 潤滑 | 鋁基潤滑脂(EP型) |
底座 | HT200、WCB、CF3、CF3M、CF8、CF8M |
下軸套 | 銅合金、304、316 |
閥體 | HT200、WCB、CF3、CF3M、CF8、CF8M |
密封圈 | NBR丁晴橡膠、PTFE、PPL、304、316 |
壓板、蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M |
固定銷 | 25、35、45 |
上、下閥軸 | 2Cr13、304、316、316L |
上軸套 | 銅合金、304、316 |
填料 | 聚四氟乙烯/柔性石墨 |
填料壓蓋組件 | HT200、WCB、CF3、CF3M、CF8、CF8M |
公稱通徑DN(mm) | DN50～1200 | ||||
公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 |
密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | |
低壓氣密試驗 | 0.5～0.7 | ||||
適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等 | ||||

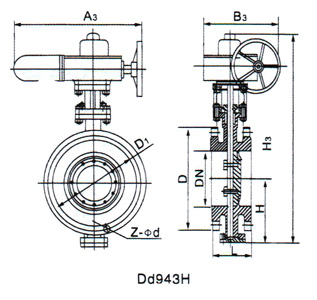

公稱通經(DN) | 主要尺寸 | 法蘭尺寸 | |||||||||||
L | L1 | H | H1 | 1.0MPa | 1.6MPa | 2.5MPa | |||||||
D | D1 | n-Фd | D | D1 | n-Фd | D | D1 | n-Фd | |||||
50 | 108 | 43 | 112 | 530 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
65 | 112 | 46 | 115 | 530 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | 185 | 145 | 8-18 |
80 | 114 | 46 | 120 | 565 | 200 | 160 | 4-18 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
100 | 127 | 52 | 138 | 600 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | 235 | 190 | 8-22 |
125 | 140 | 56 | 164 | 640 | 250 | 210 | 8-18 | 250 | 210 | 8-18 | 270 | 220 | 8-26 |
150 | 140 | 56 | 175 | 705 | 285 | 240 | 8-22 | 285 | 240 | 8-22 | 300 | 250 | 8-26 |
200 | 152 | 60 | 200 | 775 | 340 | 295 | 8-22 | 340 | 295 | 12-22 | 360 | 310 | 12-26 |
250 | 165 | 68 | 243 | 945 | 395 | 350 | 12-22 | 405 | 355 | 12-26 | 425 | 370 | 12-30 |
300 | 178 | 78 | 250 | 1070 | 445 | 400 | 12-22 | 460 | 410 | 12-26 | 485 | 430 | 16-30 |
350 | 190 | 78 | 280 | 1140 | 505 | 460 | 16-22 | 520 | 470 | 12-26 | 555 | 490 | 16-33 |
400 | 216 | 102 | 305 | 1210 | 565 | 515 | 16-26 | 580 | 525 | 16-26 | 620 | 550 | 16-36 |
450 | 222 | 114 | 350 | 1335 | 615 | 565 | 20-26 | 640 | 585 | 16-30 | 670 | 600 | 20-36 |
500 | 229 | 127 | 380 | 1415 | 670 | 620 | 20-26 | 715 | 650 | 20-30 | 730 | 660 | 20-36 |
600 | 267 | 154 | 445 | 1605 | 780 | 725 | 20-30 | 840 | 770 | 20-33 | 845 | 770 | 20-39 |
700 | 292 | 165 | 480 | 1844 | 895 | 840 | 24-30 | 910 | 840 | 24-36 | 960 | 875 | 24-42 |
800 | 318 | 190 | 530 | 2040 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 | 1085 | 990 | 24-48 |
900 | 330 | 203 | 580 | 2255 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 | 1185 | 1090 | 28-48 |
1000 | 410 | 216 | 650 | 2380 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 | 1320 | 1210 | 28-56 |
1200 | 470 | 254 | 760 | 2640 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 | 1530 | 1420 | 32-56 |
