電動蝶閥

D941F防爆電動襯氟法蘭蝶閥

D941F防爆電動襯氟法蘭蝶閥適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質。

在線訂購

產品詳情

D941F防爆電動襯氟法蘭蝶閥產品說明

產品型號：D941F

公稱通徑：DN50-DN2000

公稱壓力：1.6MPa

適用溫度：-20℃-200℃

適用介質：強酸、強堿、氧化劑、有機溶液、強腐蝕性介質等

閥體材質：球墨鑄鐵、碳鋼、不銹鋼

連接方式：法蘭式

D941F防爆電動襯氟法蘭蝶閥產品特點

1、密封副材料選用不銹鋼和NBR配對，使用壽命長。

2、四氟密封即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。

3、蝶板采用框架結構，強度高，過流面積大，流阻小。

4、整體烤漆、能有效地防止銹蝕且需要更換密封閥座密封材料，就可使用與不用介質。

D941F防爆電動襯氟法蘭蝶閥電動執行器參數

外殼	鋁合金外殼，防水級別：IP67	電機電源	110/220VAC、380/440VAC、50、60Hz
電機	鼠籠式異步電動機	限位開關	2×開/關,SPDT,250VAC 10A
行程	90°-270°±10°	失效保護/操作溫度	內置熱保護,開120℃±5℃/關97℃±15℃
指示器	連續的位置指示	手動操作	機械手柄
機械限位	2個外部調整螺栓	干燥器	7-10W(110/220VAC)防冷凝
環境溫度	-20℃-70℃	潤滑	鋁基潤滑脂(EP型)

D941F防爆電動襯氟法蘭蝶閥軟密封閥座參數

材料品種	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠	天然橡膠	尼龍
英語簡稱	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型號代號	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐最高溫度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
適用工作溫度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

D941F防爆電動襯氟法蘭蝶閥外形尺寸

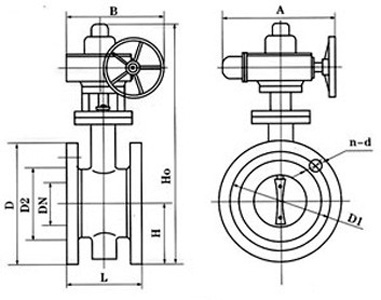

D941F防爆電動襯氟法蘭蝶閥(圖1)

公稱通徑mm	長度	外形尺寸(參考值)				連接尺寸 (標準值)												重量kg
	長度	外形尺寸(參考值)				0.6MPa				1.0MPa				1.6MPa
	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	108	63	306	180	200	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	13
65	112	70	321	180	200	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	14
80	114	83	346	180	200	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	15.5
100	127	105	387	180	200	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	19.5
125	140	115	411	180	200	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18	25.5
150	140	137	447	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22	28.5
200	152	164	572	270	280	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22	48
250	250	206	646	270	280	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26	69
300	270	230	738	380	420	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26	91
350	290	248	761	380	420	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26	110
400	310	289	877	450	470	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30	140
450	330	320	938	480	490	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30	180
500	350	343	993	480	490	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33	215
600	390	413	1131	480	490	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36	290
700	430	478	1476	640	660	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36	560
800	470	525	1533	640	660	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39	910
900	510	585	1655	750	860	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39	1500
1000	550	640	1765	850	900	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42	1750
1200	630	755	1995	850	900	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48	2180
1400	710	910	2310	1000	925	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48	2400
1600	790	1030	2595	1000	925	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56	2870
1800	870	1140	2810	1100	980	2045	1970	1918	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56	3380
2000	950	1250	3100	1100	980	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62	4010
